Sistem modular de placi pentru distribuitoare 5/2 si 5/3, tip R-5-503 G

Sistem modular de placi de baza pentru alimentarea comuna la porturile 1 (presiune), 3 si 5 (exhaustare). Sistemul poate fi montat si demontat prin desfacerea a doua suruburi cu cap hexagonal.

Statiile suplimentare pot fi adaugate oricand si pe orice pozitie.

Placile de capat sunt echipate cu filete pentru a adauga clemele de montare de tip DIN.

Urmatoarele distribuitoare pot fi montate pe sistemul RB 5_ _ 503 G:

Distribuitoare electrice: MH 510 501 G; MH 510 503; MH 520 501 G; MH 520 503; MH 53_ 501 G; MH 53_ 503.

Distribuitoare pneumatice: P 510 501 G ; P 511 501 G; P 52_ 501 G; P 53_ 501 G.

Sistemul este alcatuit din:

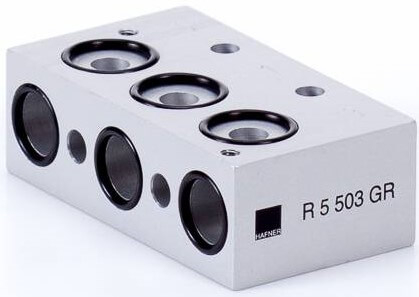

- Placa capat - dreapta, tip R 5 503 GR.

- Placa capat - stanga, tip R 5 503 GL.

- Placa individuala, tip R 5 503 G.

Placi obturare disponibile: BP 5 503.

Placile pot fi comandate direct asamblate. In acest caz, va rugam comandati urmatorul cod, prin completarea spatiilor goale cu 2 cifre care reprezinta numarul de pozitii dorite: RB 5__ 503 G.

Prin adaugarea unei conexiuni de tip BS 503, 2 presiuni diferite pot fi atasate la aceasi placa de baza. Conexiunea preia alimentarea cu aer in placa de baza asa cum doreste utilizatorul.
