Placi pentru MH 510 701 G, MH 520 701 G, MH 53_ 701 G, P 510 701 G, P 520 701 G, P 53_ 701 G

Sistem modular de placi de baza pentru alimentarea comuna la porturile 1 (presiune), 3 si 5 (exhaustare). Sistemul poate fi montat si demontat prin desfacerea a doua suruburi cu cap hexagonal.

Statiile suplimentare pot fi adaugate oricand si pe orice pozitie.

Placile de capat sunt echipate cu filete pentru a adauga clemele de montare de tip DIN.

Urmatoarele distribuitoare pot fi montate pe sistemul RB 5_ _ 703 G:

Distribuitoare electrice: MH 510 701 G; MH 510 703; MH 520 701 G; MH 520 703; MH 53_ 701 G; MH 53_ 703.

Distribuitoare pneumatice: P 510 701 G ; P 511 701 G; P 52_ 701 G; P 53_ 701 G.

Sistemul este alcatuit din:

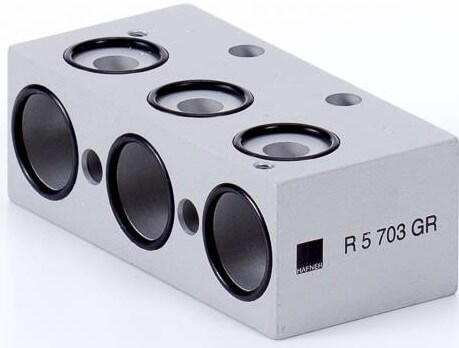

- Placa capat - dreapta, tip R 5 703 GR.

- Placa capat - stanga, tip R 5 703 GL.

- Placa individuala, tip R 5 703 G.

Placi obturare disponibile: BP 5 703.

Placile pot fi comandate direct asamblate. In acest caz, va rugam comandati urmatorul cod, prin completarea spatiilor goale cu 2 cifre care reprezinta numarul de pozitii dorite: RB 5__ 703 G.

La cerere sunt disponibile porturi de tip NPT pentru placile de capat.

Aditional:

1) Combinati distribuitoare 3 cai si 5 cai pe aceasi placa. Adaugand elementele R 53 703 G la elementele standard R 5 703 G, atat cele cu 3 cai, cat si cele cu 5 cai pot fi combinate pe aceasi placa.(ex. MH 510 701 G si MH 310 701 G).

2) In anumite industrii, utilizatorii apreciaza daca pot inlatura presiunea la oricare distribuitor de pe placa, in mod individual. Distribuitoarele pot fi schimbate cu usurinta prin inchiderea portului 1 de pe partea opusa a placii fara intreruperea alimentarii cu aer a celorlante distribuitoare.

Sistemul este alcatuit din:

- Placa capat - dreapta, tip R 5 703 GR D1.

- Placa capat - stanga, tip R 5 703 GL D1.

- Placa individuala, tip R 5 703 G D1.

Prin adaugarea unei conexiuni de tip BS 503, 2 presiuni diferite pot fi atasate la aceasi placa de baza. Conexiunea preia alimentarea cu aer in placa de baza asa cum doreste utilizatorul.
