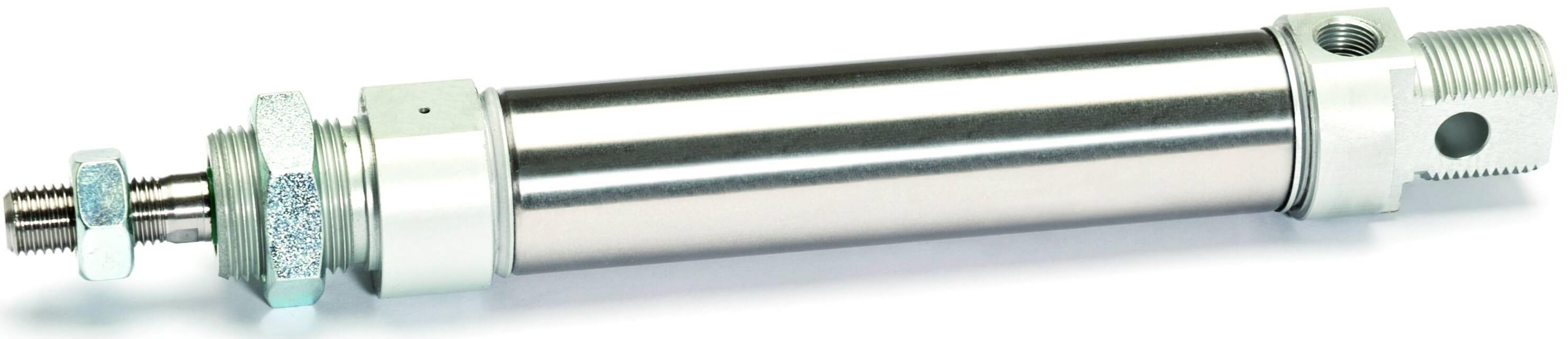

Micro cilindru simpla actiune magnetic - arc frontal
-BARTROM-mini.jpg)
Ø 8 ÷ 25 sunt in conformitate cu ISO 6432, Ø 32 ÷ 63 nu sunt standard.
La cerere, acesti cilindri pot fi executati cu urmatoarele optiuni :
(1) Garnituri: garnitura tija pentru temperaturi inalte (VR); toate garniturile pentru temperaturi inalte (VA).
(2) Tija: tija cu filet exterior (M); tija cu filet interior (Ø 20 ÷ 25) (F); tija goala telescopica (Ø 25) (FT).
(3) Optiune: Tija din otel inoxidabil AISI 316 SS (Ø 16 ÷ 63) (X6); Tija cromata AISI 304 SS (Ø 32 ÷ 63) (X4).
(4) Optiune: tija extinsa pentru blocaj tija (B); tija extinsa cu blocaj tija montat (B1).
(5) Optiune: amortizare (W).
(6) Optiune: conexiune scurta 90° (T1); conexiune scurta-axiala (T2).
(7) Optiune: filet special (fara piulita tija)
(8) Optiune: tija extinsa (WH)
(9) Optiune: curse speciale
Piulita tija inclusa.
PENTRU MAI MULTE DETALII DESPRE ACEASTA GAMA DE CILINDRI SI MODUL DE FORMARE AL CODULUI, IN CAZUL IN CARE SE DORESTE CILINDRUL CU ALTE OPTIUNI, VA RUGAM ACCESATI DOCUMENTATIA AFERENTA ACESTUIA.

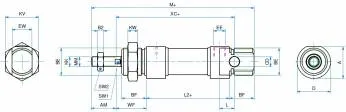

+ - lungime cursa
++ - 2 x lungime cursa
| Presiune de lucru [bar] | 1 ÷ 10 |
| Temperatura de lucru [°C] | 0 ÷ + 80°C (-20°C ÷ +80°C cu aer uscat) 0 ÷ + 150°C (cu garnituri pentru temperaturi ridicate) |
| Fluid | Aer comprimat filtrat, nelubrificat |
| Material tija | Ø 8÷25 - Otel inoxidabil AISI 303 Ø 32÷63 - Otel cromat C45 |
| Material piulita | Otel zincat |
| Material camasa cilindru | Otel inoxidabil AISI 304 |
| Material piston | Alama |
| Material garnitura | Poliuretan |
