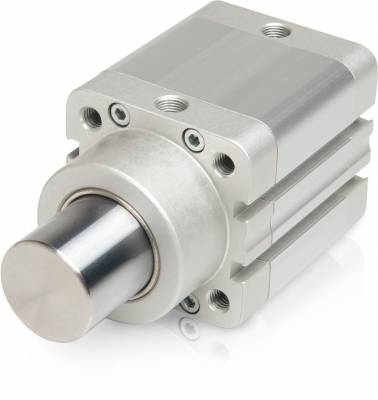

Cilindru opritor dubla actiune tija neteda - arc spate ISO 21287
Toate variantele
Imagine informativa
Imaginile care sunt prezentate pe site au caracter informativ, produsele efectiv livrate putand diferi de acestea in ceea ce priveste culoarea, aspectul, forma, inscriptionarea, etc.
Cod: PSTD080.030.GS.L
Acesti cilindri sunt ISO21287, prezinta camasa cu canal pentru senzori si au tija neteda.
La cerere, acesti cilindri pot fi executati cu urmatoarea optiune:
(1)Tija cu role: tija cu role (R).
PENTRU MAI MULTE DETALII DESPRE ACEASTA GAMA DE CILINDRI SI MODUL DE FORMARE AL CODULUI, IN CAZUL IN CARE SE DORESTE CILINDRUL CU ALTE OPTIUNI, VA RUGAM ACCESATI DOCUMENTATIA AFERENTA ACESTUIA.
Pret disponibil la cerere
la comanda
Specificatii generale
| Presiune de lucru [bar] | 2 ÷ 10 - simpla actiune |
| Temperatura de lucru [°C] | 0 ÷ + 80°C (-20°C ÷ +80°C cu aer uscat) |
| Fluid | Aer comprimat filtrat, nelubrificat |
| Material tija | Otel inoxidabil cromat |
| Material garnitura | Poliuretan |
| Material O-ring | NBR (Nitril) |
| Material camasa cilindru | Aluminiu adonizat |
| Material piston | Aluminiu |
Parametri
Vezi mai multeVezi mai putine
| Ø Piston [mm] | 80 |
| Cursa [mm] | 30 |
| Racord aer (EE) | G1/8 |
| Filet tija (KF) | M 12 |
| AF [mm] | 20 |
| ØB | 76 |
| ØD | 50 |
| ØD2 | 12 |
| ØD5 | 13,5 |
| E [mm] | 95,5 |
| I9 [mm] | 30 |
| I10 [mm] | 18 |
| LA [mm] | 3 |
| L3 [mm] | 4 |
| PL [mm] | 8 |
| PL1 [mm] | 8 |
| RT [mm] | M10 |
| TG [mm] | 72 |
| VD [mm] | 15 |
| WH [mm] | 15 |
| WH+ [mm] | 15 |
| ZA+ [mm] | 96 |
| ZB+ [mm] | 111 |
| ZB++ [mm] | 111 |
