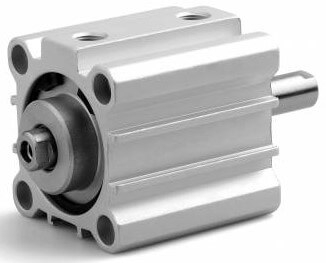

Cilindru cursa scurta dubla actiune magnetic cu tija bilaterala, Ø12 - 100
La cerere, acesti cilindri pot fi executati cu urmatoarele optiuni:
(1)Garnituri: garnitura tija pentru temperaturi inalte (VR); toate garniturile pentru temperaturi inalte (VA); garnituri standard (GS).
(2)Optiune: inel retinere din otel inoxidabil (S).
(3)Optiune: balama cu montaj in spate (CP).
(4)Optiune: tija goala sau tija prelungita (W).
+ = se adauga lungimea cursei (mm)
* = la cursele ≥ 25, pentru Ø20 se adauga 6 mm si Ø25 piston se adauga 1 mm.
** = pentru dimensiuni vezi schita
Cursele intermediare se realizeaza cu profilul cursei superioare standard si cu un distantier intern care limiteaza cursa la cea necesara.
PENTRU MAI MULTE DETALII DESPRE ACEASTA GAMA DE CILINDRI SI MODUL DE FORMARE AL CODULUI, IN CAZUL IN CARE SE DORESTE CILINDRUL CU ALTE OPTIUNI, VA RUGAM ACCESATI DOCUMENTATIA AFERENTA ACESTUIA.
| Presiune de lucru [bar] | 1 ÷ 10 - dubla actiune 2 ÷ 10 - simpla actiune |
| Temperatura de lucru [°C] | 0 ÷ + 80°C (-20°C ÷ +80°C cu aer uscat) 0 ÷ + 150°C (cu garnituri pentru temperaturi ridicate) |
| Fluid | Aer comprimat filtrat, nelubrificat |
| Material tija | Otel inoxidabil AISI 303 |
| Material garnitura | Poliuretan |
| Material O-ring | NBR (Nitril) |
| Material camasa cilindru | Aluminiu adonizat |
| Material piston | Aluminiu |
