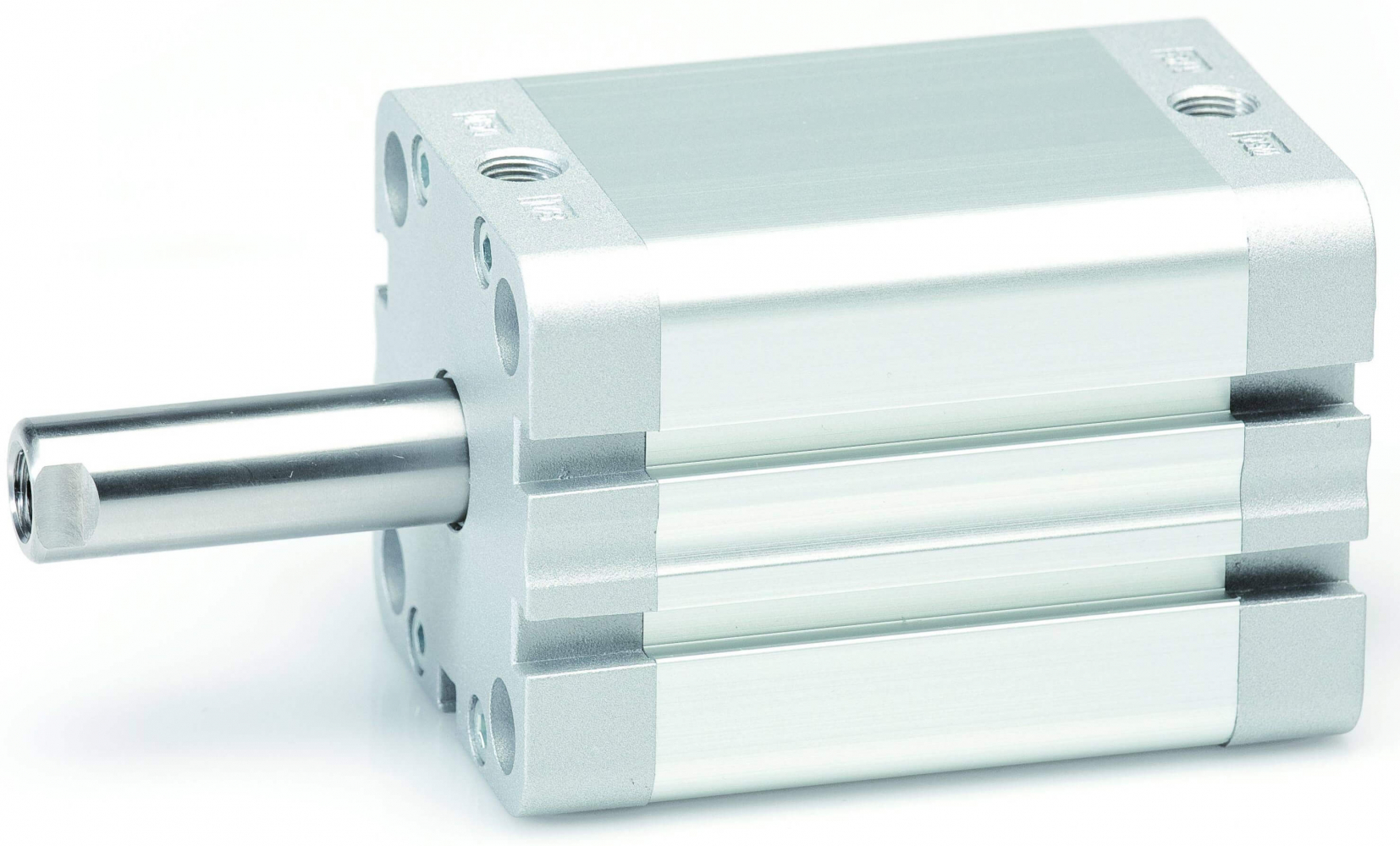

Cilindru compact simpla actiune magnetic - arc spate, tija filet interior, ISO 21287
-BARTROM-mini.jpg)
-BARTROM-mini.jpg)
-BARTROM-mini.jpg)
La cerere, acesti cilindri pot fi executati cu urmatoarele optiuni :
(1) Garnituri: garnitura tija pentru temperaturi ridicate (VR); toate garniturile pentru temperaturi ridicate (VA); garnitura tija EU P5600 (PS) (pentru Ø piston 32-80); garnitura tija E8 (ES) (pentru Ø piston 32-80); garnitura tija EW (razuitor de metal) (WS) (pentru Ø piston 52-80).
(2) Tija: filet interior (F); filet exterior (M); tija goala telescopica (FT) (pentru Ø piston 32).
(3) Optiune: tija goala.
(4) Optiune: tija extinsa (WH).
(5) Optiune: filet special (fara piulita tija).
(6) Optiune: suruburi din otel inoxidabil.
Piulita tija inclusa.
PENTRU MAI MULTE DETALII DESPRE ACEASTA GAMA DE CILINDRI SI MODUL DE FORMARE AL CODULUI, IN CAZUL IN CARE SE DORESTE CILINDRUL CU ALTE OPTIUNI, VA RUGAM ACCESATI DOCUMENTATIA AFERENTA ACESTUIA.
+ - se adauga lungime cursa [mm]
++ - 2 x lungime cursa
* - pentru cursele 35-40-50-60 : PSEM 020-025-032-040-050-063 - adauga 10 mm; PSEM 080-100 - adauga 20 mm.
| Presiune de lucru [bar] | 1 ÷ 10 (dubla actiune) 2 ÷ 10 (simpla actiune) |
| Temperatura de lucru [°C] | 0 ÷ + 80°C (-20°C ÷ +80°C cu aer uscat) 0 ÷ + 150°C (cu garnituri pentru temperaturi ridicate) |
| Fluid | Aer comprimat filtrat, nelubrificat |
| Material tija | Otel inoxidabil AISI 303 |
| Material camasa cilindru | Aluminiu anodizat |
| Material piston | Aluminiu |
| Material garnitura tija | Poliuretan |
| Material garnitura piston | NBR (Ø 20-25) PU (Ø 32-125) |
| O-Ring | NBR |
| Material arc | Otel |
